實際上MOS管就是一個用于電控開關的半導體電子，不信請仔細閱讀下面的內容：

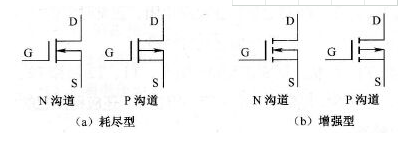

首先我們回顧一下MOS管的符號：
仔細看看你會發現，這兩個圖似乎有差別，這實際上是兩種不同的MOS管（場效應管），第一個那個叫耗盡型MO管，第二個那個叫強型場效應管，它們的的作用是剛好相反的。
前面我們說到MOS管實際上就是一個電控開關的半導體電子，那么我們就先講一下怎么使用它來當開關的，從下圖我們可以看到它也像三極管一樣有三個腳，這三個腳分別叫做柵極（G）、源極（S）和漏極（D），mpn中的貼片元件示意圖是這個樣子
從上面的MOS管示意圖中可以看出，1腳就是柵極，這個柵極就是控制極，在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通，N溝道的，在柵極加上電壓2腳和3腳就通電了，去掉電壓就關斷了，而P溝道的剛好相反，在柵極加上電壓就關斷（高電位），去掉電壓（低電位）就相通，這就是MOS管作為一個電控開關的原理。
