一個二極管在正向偏置條件下運行時，有其耗盡區收縮到幾乎沒有。也就是說，器件將使用所施加的外部電源電壓來克服由于在其耗盡區中存在固定電荷載流子而施加在其上的勢壘電勢?，F在，假設通過反轉連接到二極管端子的極性，一個反向偏置該電壓。理想情況下，這樣做應立即將二極管從ON狀態轉為OFF狀態。也就是說，期望在其正向傳導電流的二極管立即停止導通。
然而，實際上，這不能體驗，因為通過二極管的多數電荷載流子在反轉偏置時不會立即停止。事實上，它們在停止之前需要一段有限的時間，這個時間稱為二極管的反向恢復時間。

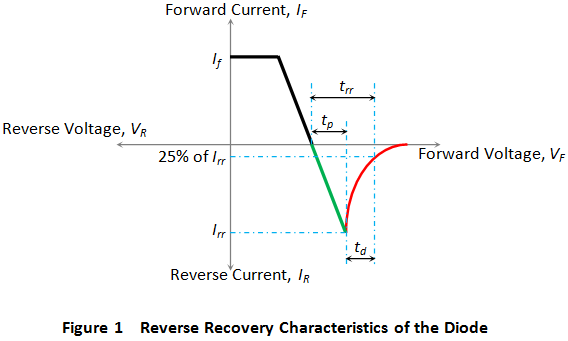

在二極管的反向恢復時間期間，可以看到將有相當大量的電流流過二極管，但方向相反（圖1中的I rr）。然而，一旦時間線穿過二極管的反向恢復時間（t rr），其幅度就會減小并飽和到反向飽和電流的值。圖形上可以將二極管的反向恢復時間描述為從反向電流開始流過二極管的瞬間開始到達到零的時刻（或任何其他預定義的低電平）的總時間。 ，說25％的我讓rr在圖中），而衰減（T d），達到其負最大值（t p）。
二極管反向恢復特性
這兩個時間因子（即t p和t d）的比率稱為柔軟度因子。在正常二極管的情況下，與電流達到其負峰值（t p）所花費的時間相比，電流衰減（t d）所花費的時間將更短。另一方面，對于軟恢復二極管，情況正好相反。也就是說，這里，與t p相比，t d將更大。我們可以看出，柔軟因子可以衡量半導體轉換期間發生的損失。這個比例越大; 開關損耗會更大。由此可以得出結論，當我們使用軟恢復二極管時，半導體開關所經歷的損耗比使用普通二極管時遇到的損耗更多。
這種反向恢復現象基本上是在二極管的情況下經歷的寄生效應，并且被視為取決于硅的摻雜水平及其幾何形狀。而且，即使結溫，正向電流下降的速率和恰好在反向偏置之前的正向電流的值被施加也被視為影響其值。反向恢復時間越長; 二極管較慢，反之亦然。因此，具有較小反向恢復時間的二極管是優選的，特別是當要求具有高開關速度時。此外，在此時間間隔期間，將有大量電流回流到電源，從而為二極管提供電力。因此二極管的反向恢復時間 是設計電源時應考慮的重要設計因素。
