8050都有哪些封裝-8050不同封裝圖
常用三極管8050封裝都有：貼片封裝SOT-23、SOT-323、SOT-89，插件封裝TO-92；如何區分這些8050封裝，通過封裝圖和尺寸標識可以很好的識別。

Type	Polarity	Pcm	Ic	BVCBO	BVCEO	BVEBO	HFE				Vce(sat)
		(mW)	(mA)	(V)	(V)	(V)	MIN	MAX	Vce(V)	Ic(mA)	(V)	Ic(mA)	IB(mA)
S8050	NPN	300	500	40	25	5	120	400	1	50	0.6	500	50
SS8050	NPN	300	1500	40	25	5	120	400	1	100	0.5	800	80

SS8050三極管相比S8050三極管能承受的工作電流更大，這個封裝識別兩種不同型號只需要看三極管上面的J3Y和Y2，J3Y就是S8050，Y2就是SS8050。

Type

Polarity

Pcm

Ic

BVCBO

BVCEO

BVEBO

HFE

Vce(sat)

(mW)

(mA)

(V)

(V)

(V)

MIN

MAX

Vce(V)

Ic(mA)

(V)

Ic(mA)

IB(mA)

SS8050

NPN

200

1500

40

25

5

120

350

1

100

0.5

800

80

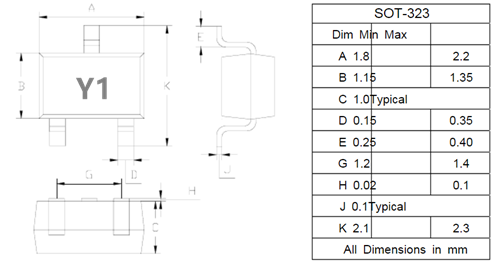

SS8050封裝SOT-23和封裝SOT-323參數基本相同，目前兩種封裝都統一成SOT-23了，但是難免會遇到，當遇到的時候也知道他們就是同一個三極管。

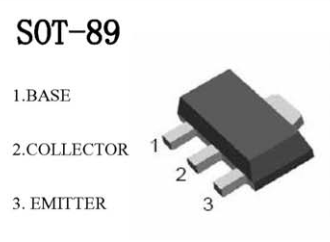

Type

Polarity

Pcm

Ic

BVCBO

BVCEO

BVEBO

HFE

Vce(sat)

(mW)

(mA)

(V)

(V)

(V)

MIN

MAX

Vce(V)

Ic(mA)

(V)

Ic(mA)

IB(mA)

8050

NPN

1000

1500

40

25

5

85

400

1

100

0.5

800

80

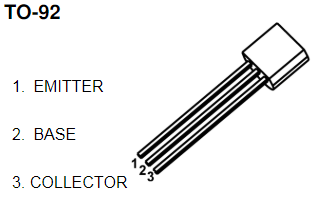

插件TO-92封裝，封裝圖如下：

插件TO-92封裝有S8050和SS8050兩個型號，具體參數如下：

Type	Polarity	Pcm	Ic	BVCBO	BVCEO	BVEBO	HFE				Vce(sat)
		(mW)	(mA)	(V)	(V)	(V)	MIN	MAX	Vce(V)	Ic(mA)	(V)	Ic(mA)	IB(mA)
S8050	NPN	625	500	40	25	5	85	400	1	50	0.6	500	50
SS8050	NPN	1000	1500	40	25	5	85	400	1	100	0.5	800	80

同樣的8050三極管，但是有著不同的封裝和參數，當然價格也是各不相同，所以在采購和選擇8050三極管的時候一定要清楚的對比適合自己的封裝，如有不懂的地方可以點擊左側在線咨詢。
