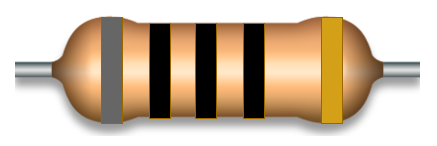

無色環電阻示例圖
色環電阻計算器圖
介紹
電阻器可能是電路中最常用的構建模塊。電阻器有多種形狀和尺寸，該工具用于解碼彩色帶狀軸向引線電阻器的信息。
五色環電阻識別方法描述
頻帶的數量很重要，因為解碼基于色帶的數量而改變。有三種常見類型：4頻段，5頻段和6頻段電阻。對于5波段色環電阻：
頻段1 - 第一個有效數字
頻段2 - 第二個有效數字
頻段3 - 第三個有效數字
頻段4 - 乘數
頻段5 - 容差
抵抗價值
前4個波段構成電阻標稱值。前3個頻段組成有效數字：
黑色 - 0
棕色 - 1
紅色 - 2
橙色 - 3
黃色 - 4
綠色 - 5
藍色 - 6
紫色 - 7
灰色 - 8
白色 - 9
第4個波段或乘數波段的顏色編碼如下：
黑色 - x1
棕色 - x10
紅色 - x100
橙色 - x1K
黃色 - x10K
綠色 - x100K
藍色 - x1M
紫色 - x10M
灰色 - x100M
白色 - x1G
金色 - .1
銀色 - .01
電阻值的一個例子是：
頻帶1 =橙色= 3，
頻帶2 =黃色= 4，
頻帶3 =綠色= 5，
頻帶4 =藍色= 1M
值= 345 * 1M = 345 Mohm
耐受性
第五個帶是公差，表示可能從標稱值中得到的最壞情況變化。公差的顏色代碼如下：
棕色 - 1％
紅色 - 2％
橙色 - 3％
黃色 - 4％
綠色 - .5％
藍色 - .25％
紫色 - .1％
灰色 - .05％
金 - 5％
銀 - 10％
計算電阻值范圍的示例如下：
如果標稱值為345歐姆且電阻器的第5個波段為金（5％），則值范圍為標稱+/- 5％= 327.75至362.25。
