自動三相交流穩壓電源數控穩壓，準確穩定，精度±1%以內。 合理設計、優質材料、無接觸點、線性穩壓、超載能力強。 輸出電壓過高、過低、欠相、逆相自動偵測，自動報警，自動跳脫。 當關機或停電再?gòu)?fù)電時，本穩壓器將電壓穩定后再輸出，任何情況下皆不會產生高壓輸出，以保護負載設備。

什么是自動三相交流穩壓電源

自動三相交流穩壓電源的工作原理

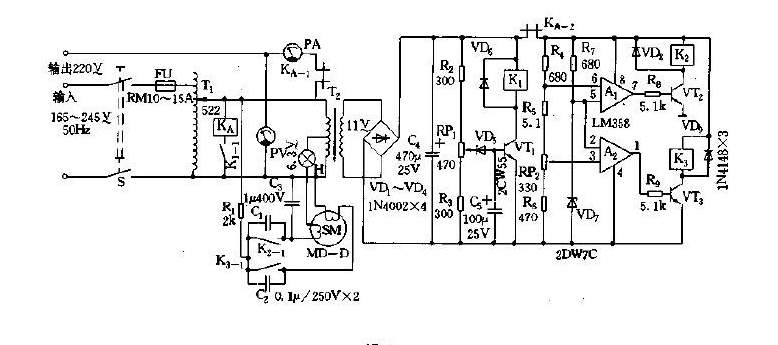

工作原理：圖 1 所示穩壓電源由主回路、取樣控制電路、驅動伺服系統、過壓檢測及保護電路等組成。帶有滑動臂的自耦變壓器的 T1 作為主回路，其輸入端固定，輸出端由伺服電機 SM、電源變壓器 T2、指示燈 H、取樣控制、驅動電路提供工作電壓。電源變壓器 T2 的初級與 T1 的輸出端并聯，當輸出端電壓發生變化時，T2 的次級電壓也隨之變化。這一變化的電壓經二極管 VD1~VD4 橋式整流，電容 C4 濾波后變?yōu)橹绷骷拥接?R4~R6、RP2 組成的采樣電路。采樣電路輸出與 R7、VD7 組成的基準電路的基準電壓共同加至電壓比較器 A1、A2 進行比較。若電網電壓過高，超出了本調壓器的調節范圍時，檢測電阻 R2、R3 與 RP1 輸出的電壓值使穩壓二極管 VD5 擊穿，三極管 VT1 導通，繼電器 K1 吸合，其觸點 K1-1 吸合，使交流接觸器 Ka 通電，其觸點 Ka-1 與 Ka-2 均斷開，切斷輸出電壓及采樣控制電路，使伺服電機 SM 停止工作，有效地保護了負載和伺服電機 SM。當電網電壓恢復正常后，輸出自動接通。

自動三相交流穩壓電源的作用

自動三相交流穩壓電源的作用是當輸出電壓過高、過低、欠相、逆相自動偵測，自動報警，自動跳脫。 當關機或停電再?gòu)?fù)電時，本穩壓器將電壓穩定后再輸出，任何情況下皆不會產生高壓輸出，以保護負載設備。
