atx電源電路解析：

整流濾波后產生的+300V直流電壓還通過R72向以Q15、T3及相關元件組成直流輔助電源供電電路。R76和R78用來向Q15提供起振所需的初始偏流，R74和C44為正反饋通路。該輔助電源輸出兩路直流電源：一路經Q16穩壓后送出+5VSB電源，作為電腦中主板“電源監控”部件的供電電源；另一路經BD6、C29整流濾波后向由IC1及Q3、Q4等組成的脈寬調制及推動組件供電。正常情況下，只要接通220伏市電，該輔助電源就能啟動工作，產生上述兩路直流電壓。

ATX電源作用是把交流220V的電源轉換為計算機內部使用的直流5V，12V，24V的電源。，其單元電路原理如下圖：

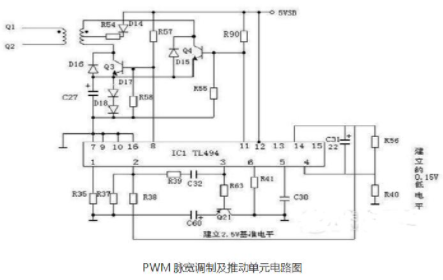

TL 494的工作原理是：當IC1的VCC端{(lán)12}腳得電后，內部基準電源即從其輸出端{(lán)14}腳向外提供＋５Ｖ參考基準電壓（Vref）。首先，該參考電壓分兩路為IC1組件的各控制端建立起它們各自的參考基準電平：一路經由R38、R37組成的分壓器為內部采樣放大器的反相輸入端{(lán)2}腳建立+2.5V的基準電平，另一路經由電阻R90、R40組成的分壓器為“死區”電平控制輸入端{(lán)4}腳建立約+0.15V的低電平；其次，Vref還向PS-ON軟開/關機電路及自動保護電路供電。

在IC1{12}腳得電，且{4}腳為低電平的情況下，其{8}腳和{11}腳分別輸出頻率為50ｋＨｚ（由定時元件C30、R41確定），相位相差180°的脈寬調制信號，經Q3、Q4放大，T2耦合，驅動Q1和Q2輪流導通工作，電源輸出端可得到電腦所需的各組直流穩壓電源。若使{4}腳為高電平，則進入IC1的“死區”，IC1停止輸出脈沖信號，Q1、Q2截止，各組輸出端無電壓輸出。電腦正是利用此“死區控制”特性來實現軟開/關機和電源自動保護的。 D17、D18及C27用于抬高推動管Q3、Q4射極電平，使得當基極有脈沖低電平時Q3、Q4能可靠截止。
