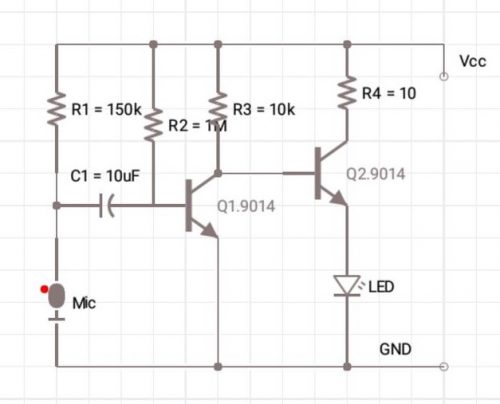

電源通電由R1限流給麥克風供電，此時電流為直流，電流流不過電容C1(電容阻直通交)從而使三極管Q1截止，燈泡不發光，當麥克風采集到聲音時，麥克風將聲音信號轉變成微弱的電流信號，微弱的通過電容C1耦合到Q1的基極，由于電流非常小，達不到三極管Q1導通的條件，于是R2為三極管的上拉電阻將三極管基極電壓拉高(但不足以使三極管導通)通過疊加C1耦合的電流信號才能使三極管導通，三極管Q1導通就為放大微弱的信號，這個被放大的電流信號通過Q1的集電極流到Q2的基極.R3同為上拉電阻使三極管導通。由于Q1.Q2都導通，電源電壓通過R4限流，流過燈泡，回到負極燈泡發光，因此沒有聲音的情況燈泡不發光。
