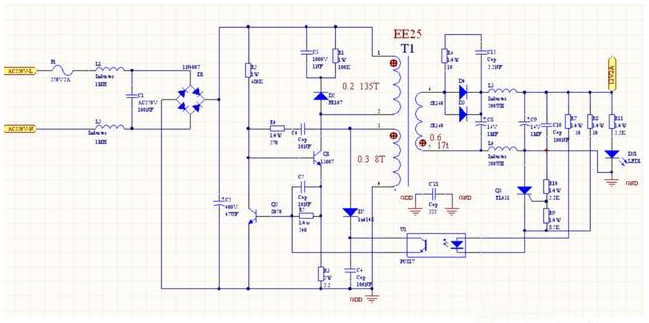

在開關電源中，二極管的主要作用是整流。按照整流電路中交流電的頻率，開關電源中的整流電路可以分為一次整流電路（低頻整流）和二次整流電路（高頻整流）。
其中，一次整流電路指的是對市電交流電（頻率為50Hz或60Hz）進行整流，二次整流電路指的是對高頻交流電(頻率為幾十kHz到幾百kHz甚至更高)進行整流。一次整流電路和二次整流電路的原理都是利用二極管的單向?qū)щ娦园呀涣麟娮兂蓡蜗蛎}動直流電，但是它們對二極管參數的要求的側重點不同。一次整流電路選擇二極管時主要考慮功率損耗和反向阻斷能力，也就是二極管參數中的正向壓降UF、反向電流IR要盡可能的小。
二次整流電路選擇二極管時除考慮正向壓降UF、反向電流IR要小外，反向恢復時間trr必須滿足電路的需要，反向恢復時間成為選擇二極管參數優先考慮的問題。快恢復二極管、肖特基二極管在開關電源電路中常用的二極管舉例如下。快恢復二極管
快恢復二極管反向恢復過程很短，簡稱快速二極管。快速二極管在工藝上多采用摻金措施，有的采用PN結型結構，有的采用改進的PIN結構。快速二極管從性能上可分為快速恢復和超快速恢復兩個等級，快速恢復二極管反向恢復時間一般小于5µs，超快速恢復二極管反向恢復時間最低可小于50ns。快速恢復二極管和超快速恢復二極管一般為0.8~1.2V，但最高反向工作電壓偏小，多在400V或600V以下。IN、MR、MUR系列快恢復二極管的主要參數如表1所示。
表1 IN、MR、MUR系列快恢復二極管的主要參數

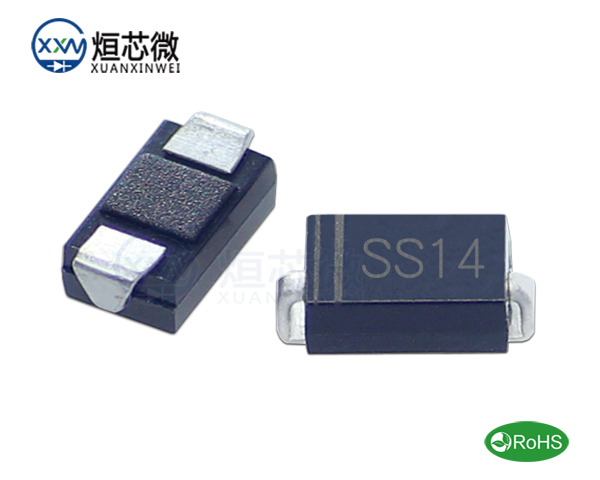

肖特基二極管
肖特基二極管是用金屬與半導體接觸形成的金屬-半導體結原理制作的，因此肖特基二極管也稱定型為金屬-半導體（接觸）二極管或表面勢壘二極管。其最顯著的優點為反向恢復時間極短(可以小到幾納秒)，正向?qū)▔航祪H0.4V左右，但是，肖特基二極管的不足之處是最高反向工作電壓很低，一般在100V以下。IN系列肖特基二極管的主要參數如表2所示。

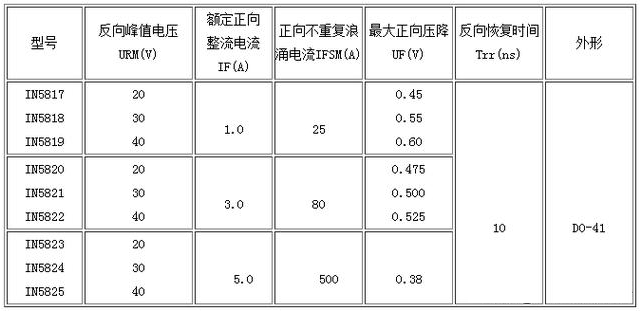

表2IN系列肖特基二極管的主要參數
