一、概述
共基極放大電路是三極管放大電路的另一組態，由于其密勒電容較小，在高頻段較為常用，用于擴展放大器的頻率特性（但由于增益帶寬積的限制，不是無限擴展的）；但是其輸入阻抗較小，輸出阻抗高，是一種較難使用的電路，故需要配合射極跟隨器等電路使用。如在高頻接收機前級LNA中就是共射-共基電路組態。在設計過程來看，與共射極放大電路的設計流程基本相同。
二、電路原理
要想晶體管作為放大器來工作，那么就要設計其靜態工作點在放大區。形象的說法就是保證管內電流從基極流向射極、從集電極流向射極而不能調轉方向（對NPN管）。共基極放大電路同樣要滿足這個要求。

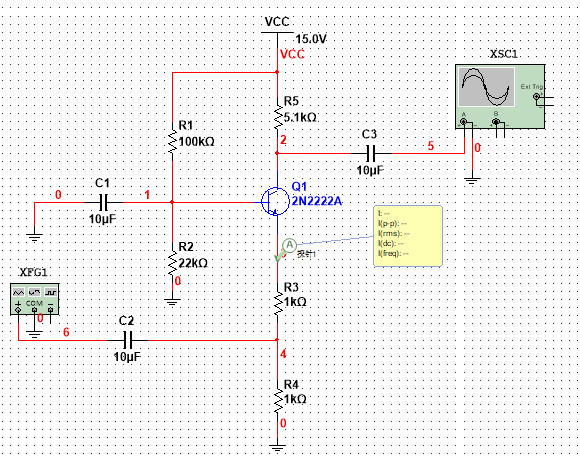

首先進行直流分析：共基極放大電路的直流通路和共射極放大電路基本相同，在設計的時候也類似進行設計。射極電位由R3和R4控制，基極電位由R1和R2計算，射極靜態電流是由基極電位和R3、R4共同決定的，集電極電位決定了輸出信號的中央，這影響著輸出信號的擺幅；此外，交流增益由R3和R5確定。
再進行交流分析：基極交流接地，故不存在交流信號，根據射極跟隨器原理，射極（上圖探針處）也不存在交流分量（實際上會存在一部分）。故在交流情況下，射極電流會以輸入信號的形式變化（iE=(VE-v4)/R3），進而影響集電極電流；再經過集電極取出時產生了放大效果。
共基極放大電路是同相放大器。
三、設計流程
確定供電電壓，按常用電壓即可；
確定射極電位和集射電流，進而確定基極電位和射極電阻；
射極電阻根據放大倍數分成兩個，中間接入交流耦合后的信號，并確定集電極電阻；基極電位通過電源分壓，并交流接地；
檢驗耗散功率等極限值。
四、削波失真分析
放大電路的取出端靜態點位為信號的中心，這決定了輸出信號的“初始位置”和信號的擺幅。對于輸出信號來說，上電源軌一般是電源電壓，下電源軌一般是地或射極電位。如共射極放大器的電源軌即滿足上述條件，而射極跟隨器的上電源軌是集電極電位，下電源軌是地，原因是若輸出信號大于集電極電位的話，集射電流會從射極流向集電極，這是不符合工作條件的。據此我們可以分析共基極放大電路的削波失真。
共基極放大電路的輸出信號中心在集電極電位，在上圖中為VCC-iE·R5；上電源軌是電源VCC，下電源軌是射極電位2V。按照設計，射極電流為1mA，那么集電極電位為15-5.1=9.9V，可見上擺幅余量為5.1V，下擺幅余量為9.9-2=7.9V，說明輸出信號最可能出現削峰失真。一般來說，將集電極電位設計在上下電源軌中央最能利用輸出范圍，或者根據輸出信號的最大幅值來改變上下擺幅余量。
五、應用
一般來說，共基極放大電路與共射極放大電路或射極跟隨器配合使用較好，或用于調諧放大的應用。由于其等效密勒電容較小，后級對前級影響較小，故頻率特性較共射極電路為好。
六、總結
共基極放大電路適用于高頻段，具體設計方法和共射極放大電路相比并無太多不同，常與共射極電路配合使用。
