測試對比
以下通過實測兩款芯片SLM2184S和IR2184S的性能來說明驅動電流建立時間對驅動速度的影響。

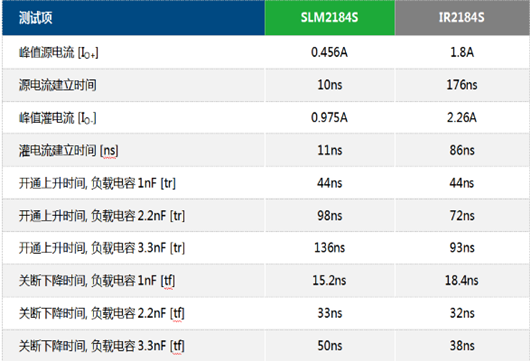

表格1對比了SLM2184S和IR2184S的各項測試。雖然SLM2184S的峰值源電流[IO+]和峰值灌電流[IO-]比IR2184S的測試值偏小，但是SLM2184S的電流建立時間遠比IR2184S的建立時間更短。
表格 1：SLM2184S 和IR2184S驅動電流和驅動時間的對比
實測：SLM2184S vs IR2184S驅動測試對比

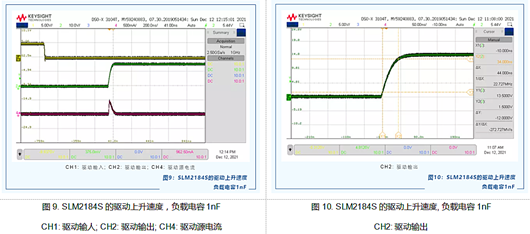

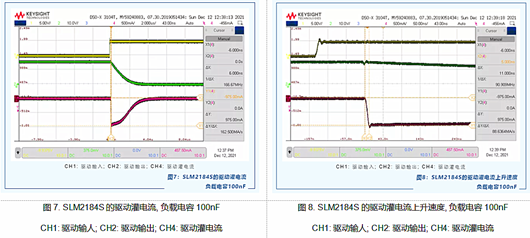

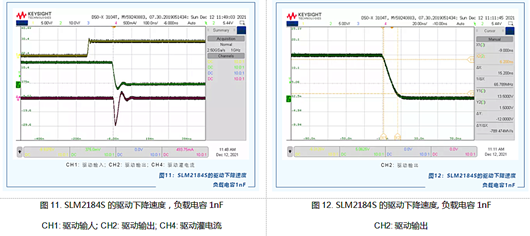

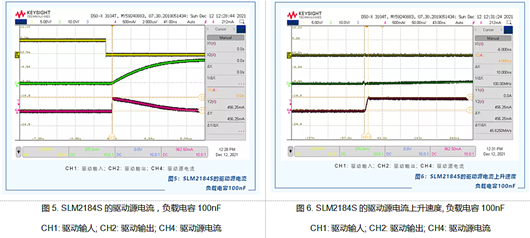

圖5~圖16: 實測SLM2184S的驅動電流和驅動時間的波形。

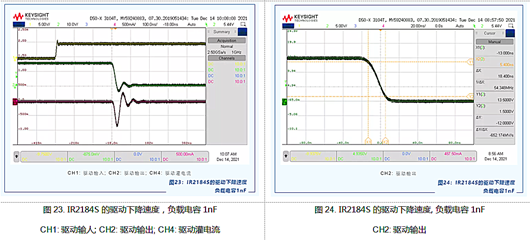

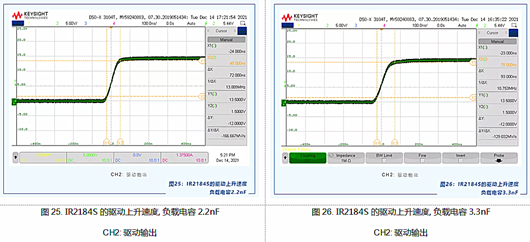

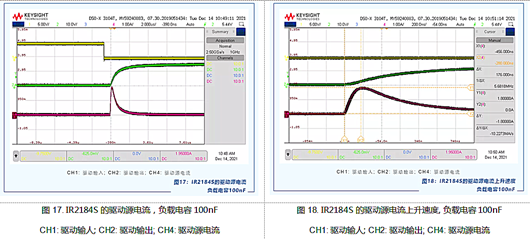

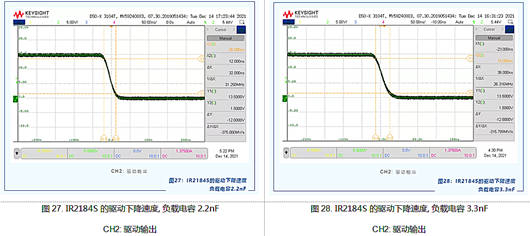

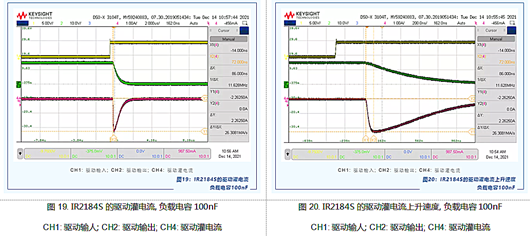

圖17~圖28: 實測IR2184S的驅動電流和驅動時間的波形。
SLM2184S驅動測試波形
IR2184S驅動測試波形
測試總結
從以上實驗測試可以看到，驅動芯片的驅動速度不僅取決于驅動電流的大小，還受到諸如驅動電流建立時間、MOSFET的輸入電容等因素的影響。
有些驅動芯片的驅動電流雖然比較大，但由于它的電流上升和下降速度很慢，并沒有很好地發揮大驅動電流的作用，甚至在大部分應用場合下驅動速度（tr和tf）不如驅動電流小的驅動芯片。
因此，在選擇驅動芯片的時候，不僅要關注驅動電流的大小，也要關注在一定負載電容下的上升、下降時間。當然最為妥當?shù)霓k法是根據實際選擇的功率管測量驅動端的波形，從而判斷是否選擇了合適的驅動芯片。
