用MOS管搭建一個長按按鍵開關機的電路,通過長按一個按鍵，控制整個設備開關機的電路。
MOS管按鍵開關電路：
MOS管按鍵開關電路工作原理：
“Power_Ctrl”和“KEY1”是連接MCU的兩個引腳。
1.設備開啟時，按下按鍵“KEY”，此時mos管導通，漏極變成5V，整個系統供電，MCU正常工作，并檢查“KEY1”引腳電平，當為低電平時，可在程序中加入延時，而后再次判斷該引腳電平，仍然為低電平時，控制“Power_Ctrl”引腳為高電平，此時，即可松開KEY按鍵，整個系統可正常工作。達到延時開機目的。
2.設備關閉時，此時整個系統有電，當再次檢測到“KEY1”位低電平時，可延時一段時間，再來判斷“KEY1”是否仍然為低電平，如果仍然為低電平，可控制“Power_Ctrl”引腳為低電平，此時，當松開KEY按鍵后，整個系統將沒有供電。達到延時關機目的。

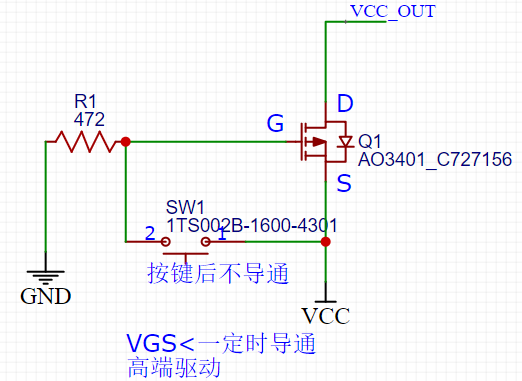

一個PMOS的按鍵開關電路，用在STCH8H的最小系統板上面，下面分享電路。
