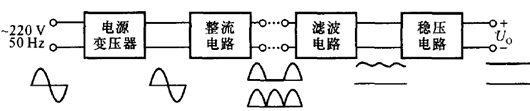

1.直流電源的框圖
下圖為直流電源的框圖。

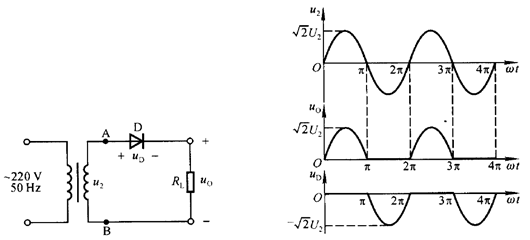

2. 半波整流
利用二極管的單向?qū)ㄐ?，實現半波整流。

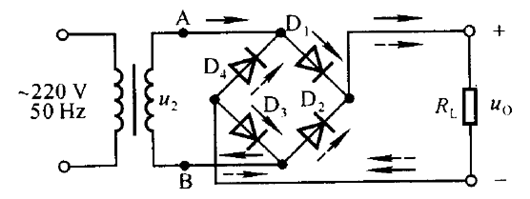

3. 全波整流
在實際電路中多采用單相全波整流電路。在整個周期內負載的電壓和電流方向始終不變，效率提高一倍。
4. 濾波電路

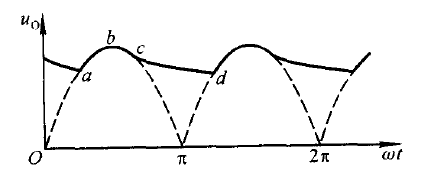

電容濾波：小電流負載，利用大電容的充放電時延實現濾波。

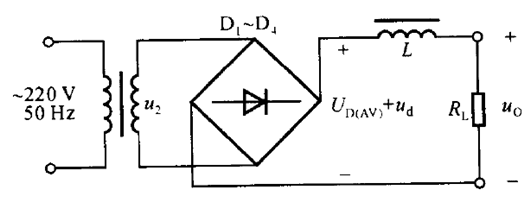

電感濾波：大電流負載；
LC濾波：各種場景。
5. 穩壓管穩壓
由于電網電壓的波動，負載的電壓會有波動。又由于整流濾波電路的內阻，當負載變化時，輸出電壓也會變化。所以必須采用穩壓措施。

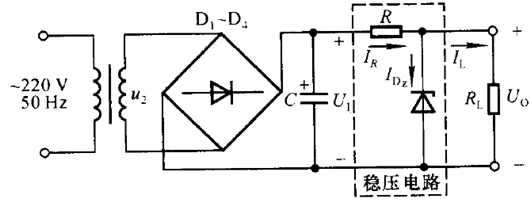

下圖為穩壓管電路：

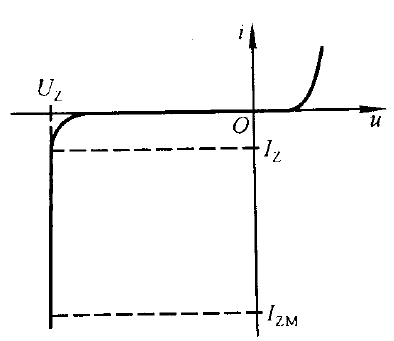

在穩壓管穩壓電路中，只要保證穩壓管工作在穩壓區，即 Izmin
對任何穩壓電路都要從兩個方面考慮：電網的波動和負載的變化。這里分析一下電網的波動。
電網電壓↑ → U1↑ → Uo↑ → IDz↑ → IR↑ → UR↑ → Uo↓，實現穩壓功能。
