MOS管電容分別由氧化層電容和半導體電容串聯組成，Cox為固定電容值，和電容極板的厚度以及面積有關。Cs為可變電容，與MOS管的工作狀態有關。

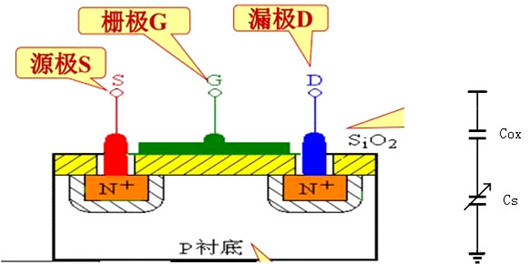

MOS管的結構和電容示意圖
當VGS為負壓時，源漏之間的N型溝道還沒有形成，會使P型襯底的空穴在柵氧下方積累。這時候的MOS電容的絕緣介質為柵氧。
當VGS電壓由負壓逐漸轉為正壓時，SiO2下面的P型襯底的空穴開始被排斥，形成耗盡層(即空間電荷區，多子被耗盡了)。
這個空間電荷區是由電子和空穴結合后形成的區域，它不帶電，所以是個絕緣體。這個絕緣體也形成了一個電容，該電容與柵氧電容并聯，導致總的等效電容值下降。
并且，隨著電壓的升高，空間電荷區的寬度增大，總電容值繼續下降。當VGS電壓繼續增大，少子被吸引到表面形成反型層，形成N型溝道，源漏端和這個溝道連接在一起，這樣電容即為柵氧化層電容。
我們可以通過0.18工藝的5V MOS管仿真MOS電容：進行ac仿真，加到Gate上面的電壓交流信號幅度為1，掃描變量直流電壓V，并且頻率固定為一定值1/2π。
根據下列公式，即可得到電流I的值就等于電容值。
1、當source，drain和背柵接在一起。

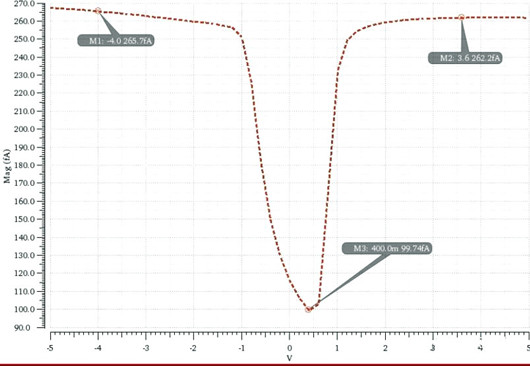

低頻時C-V變化曲線
2、當加在柵壓上的交流電壓頻率為159T時，電容的曲線為：
高頻時C-V變化曲線

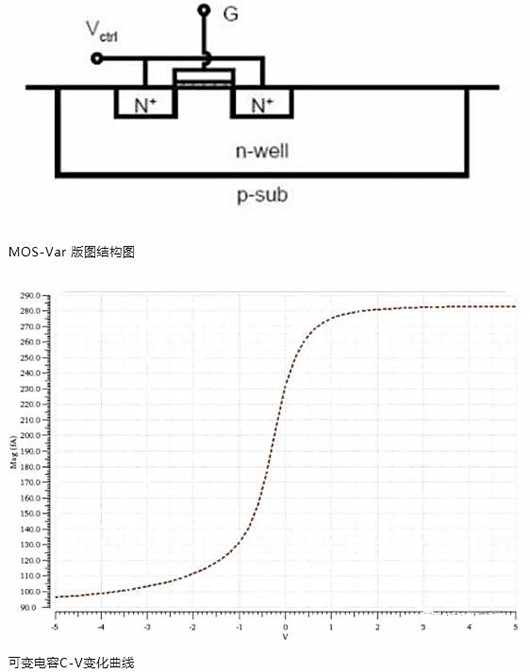

有一類常見的可變電容，這種電容工作在積累區，它隨電壓變化的線性度比較好，在電路中得到廣泛的使用。
當VGS大于0時，溝道積累多子，溝道導通的更厲害，電容即為柵氧電容。
當VGS為負時，溝道開始吸引少子空穴，開始經歷耗盡層和反型層，溝道電容和柵氧電容串聯，電容值減小。
反型時形成P溝道，所以源漏不短接，這一點和MOS電容有區別。
