利用二極管的單向?qū)щ娦钥梢允剐盘栐陬A置的電平范圍內有選擇地傳輸一部分，這種按限定的范圍削平信號電壓波幅功能稱為限幅或削波。
（1）簡單的串聯型限幅電路
這個就是半波整流電路，這里就不做過多的介紹。
（2）偏置的串聯型限幅電路

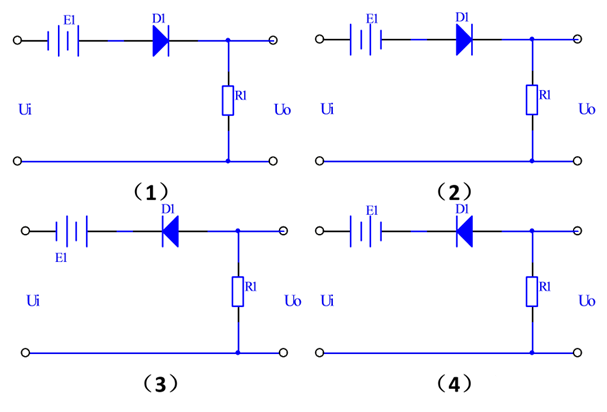

圖1 偏置的串聯型限幅電路
以圖1（1）的電路來分析，Ui輸入信號是正弦波，當Ui>V F -E1時二極管導通,輸出U O =Ui+E1-V F 。
當Ui< V F - E1時輸出為二極管截止，輸出為0V。
（2）、（3）、（4）分析方法與（1）一致，這里就不作分析了。每一個電路輸出的波形如下。
圖1 串聯型限幅電路輸入與輸出的關系
（3）簡單的并聯型限幅電路
與簡單的串聯型限幅電路類似，只是并聯型的輸出不會像串聯型一樣輸出比輸入少二極管的一個正向壓降。
（4）偏置的并聯型限幅電路

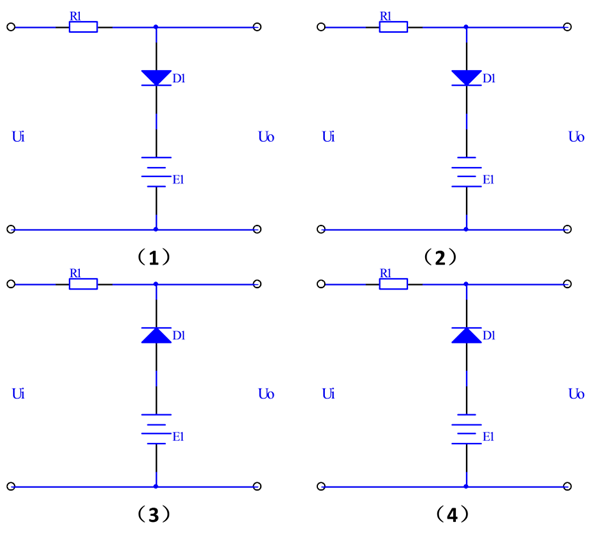

圖3 偏置的并聯型限幅電路
以圖3（1）的電路來分析，Ui輸入信號是正弦波，當Ui>VF+E1時二極管導通,輸出被限制到UO= VF+E1。
當Ui< VF+E1時輸出為二極管截止，輸出為Ui。
（2）、（3）、（4）分析方法與（1）一致，這里就不作分析了。每一個電路輸出的波形如下。

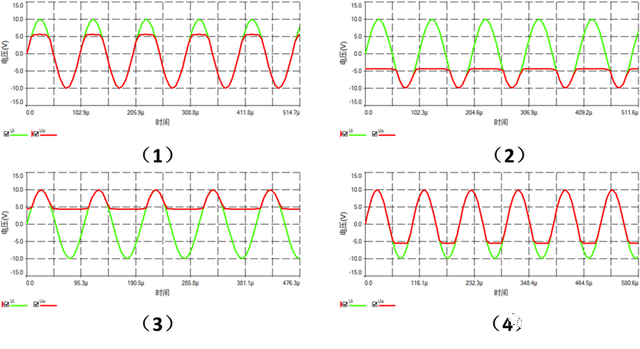

圖4 并聯型限幅電路輸入與輸出的關系圖
（5）雙向限幅電路
雙向限幅電路時在IC和IO口附近經常能看見，是比較常用的電路。雙向限幅電路也是有簡單型和加偏置型，這里我們就分析加偏置型的雙向限幅電路。

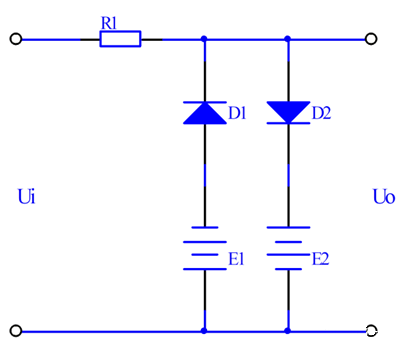

圖5 偏置的雙向限幅電路
當Ui>V F +E2時輸出為二極管導通,輸出被限制到UO= V F +E2。
當Ui

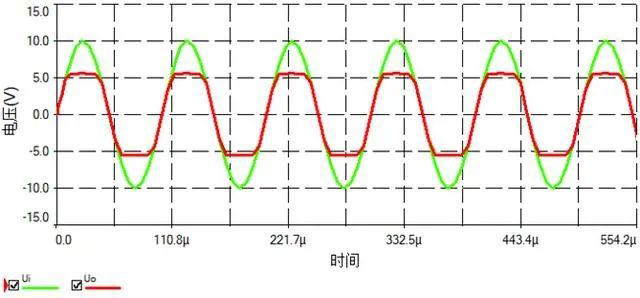

圖6 雙向限幅電路輸入與輸出的關系圖
二極管鉗位和限幅結構比較接近，容易弄混，電路區別如下：
限幅：電阻+二極管。
鉗位：電容+二極管。 為交流信號增加一個直流電平，（波形不變，沿二極管方向上移/下移）
