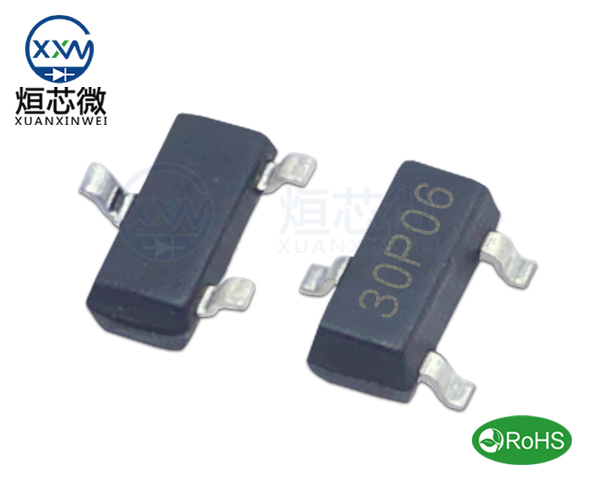

30P06場效應管,30P06參數,30P06 6A 30V 封裝SOT-23
30P06場效應管參數,30P06規格書,30P06引腳圖,PMOS 30P06 6A 30V 封裝SOT-23中文資料
30P06場效應管參數,30P06規格書,30P06引腳圖,PMOS 30P06 6A 30V 封裝SOT-23中文資料
30P06 SOT-23封裝參數：點擊查看
30P06場效應管參數具體如下：
封裝類型：SOT-23
極性：PNP
極性：PNP
漏極電流：-6A
功率耗散：1.5W
反向傳輸電容Crss：109pF
柵極源極擊穿電壓：±20V
擊穿電壓：-30V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=-7A,VGS=-10V：Typ 28mΩ Max 37mΩ
導通電阻ID=-4A,VGS=-4.5V：Typ 34mΩ Max 54mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
30P06場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，30P06廣泛應用于以下領域：
電源管理：30P06可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，30P06可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，30P06能提供高效的開關控制功能。
模擬開關：在模擬電路中，30P06可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，30P06用于充電過程中的電池保護和充電控制。
三、SOT-23封裝特點
30P06采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得30P06非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。

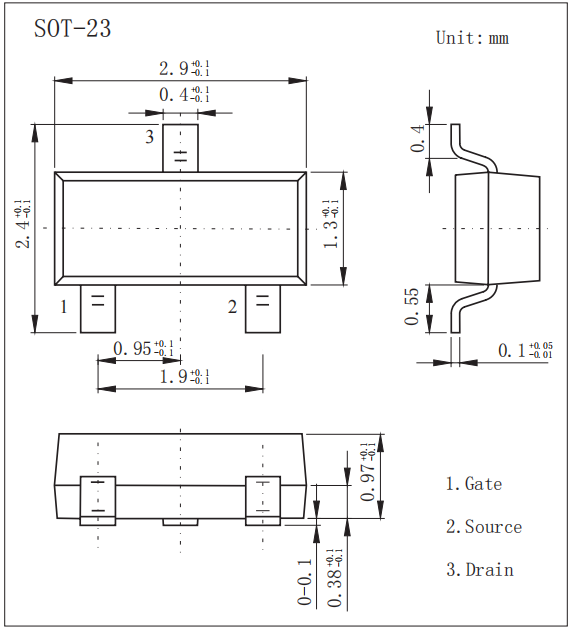

30P06場效應管/SOT-23封裝尺寸：
30P06場效應管SOT-23-3L封裝尺寸：
