80N12場效應管,80N12參數 80A 120V N溝道 DFN5×6 中文資料
80N12場效應管參數,80N12規格書,80N12引腳圖,80N12中文資料pdf代替
80N12場效應管參數,80N12規格書,80N12引腳圖,80N12中文資料pdf代替
80N12 PDFN5×6-8L封裝參數：點擊查看
80N12場效應管參數具體如下：
封裝類型：PDFN5×6-8L
極性：NPN
極性：NPN
漏極電流：80A
功率耗散：105W
反向傳輸電容Crss：8pF
柵極源極擊穿電壓：±20V
擊穿電壓：120V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=20A,VGS=10V：Typ 7.7mΩ Max 9.5mΩ
導通電阻ID=10A,VGS=4.5V：Typ 9mΩ Max 11mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
80N12場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，80N12廣泛應用于以下領域：
電源管理：80N12可用于電源管理，如電源轉換和電池保護。
高保真放大器：在音頻放大器中，80N12可以提供高保真的音質放大。
電機驅動：適用于低電壓、大電流的小型伺服電機控制或功率MOSFET門驅動器。
邏輯電路：80N12可用于實現數字邏輯功能，如與、或、非等邏輯門。
負載驅動：80N12可用于驅動大功率負載，如繼電器、LED等。
三、PDFN5x6-8L封裝特點

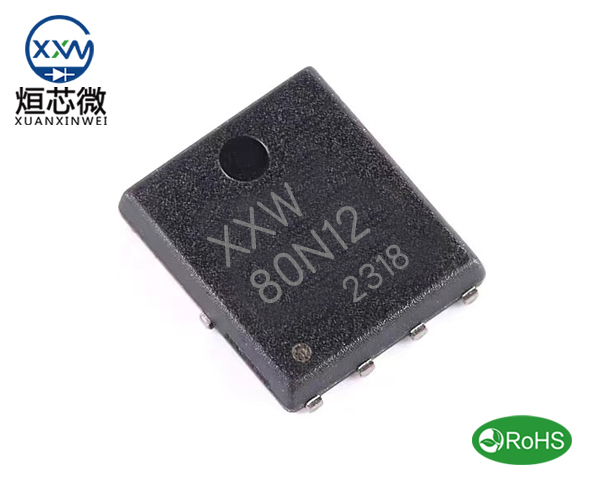

80N12采用PDFN5x6-8L封裝，這是一種塑料封裝，具有以下特點：
緊湊型封裝設計：PDFN5x6-8L封裝極大優化了占位面積和重量，適合空間受限的應用。
極低的封裝厚度：PDFN5x6-8L封裝的厚度低，有助于提高電路板的堆疊效率。
Clip銅夾封裝技術：散熱性能優異，有助于高功率應用中的熱管理。
降低封裝阻抗及感抗：PDFN5x6-8L封裝大大減少了封裝阻抗和感抗，提高了器件的性能。
可靠性高，可焊性好：PDFN5x6-8L封裝的應用領域廣泛，符合RoHS標準，環保且可靠
80N12場效應管PDF5×6-8L封裝尺寸：
