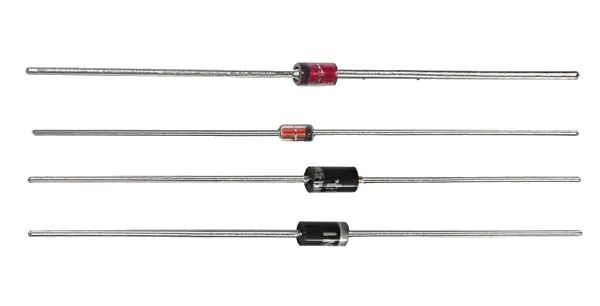

二極管是一種具有兩個電極的半導體器件，其核心特性是單向?qū)щ娦裕粗辉试S電流從一個方向流過。這一特性使得二極管在電子電路中有著廣泛的應用，如整流、開關、檢波、穩壓等。以下是對二極管電流特性的詳細探討，涵蓋正向特性、反向特性、溫度影響以及二極管電流公式等方面。
一、正向特性
1. 開啟電壓與正向電流
當二極管的正向電壓（即P端接正極，N端接負極時的電壓）小于某一臨界值Vth時，正向電流幾乎為零。這個臨界電壓Vth被稱為死區電壓或開啟電壓。一旦正向電壓超過Vth，二極管開始導通，正向電流按指數規律迅速增長。這是因?yàn)檎螂妷菏沟枚O管內部的P型區域中的空穴和N型區域中的電子被推向PN結的中心，形成少數載流子的聚集區域。隨著正向電壓的增加，聚集區域中的載流子數量增多，從而導致電流的增加。
2. 正向壓降
當二極管導通后，其兩端的電壓降稱為正向壓降。正向壓降的值通常與流過二極管的電流大小有關，且需要注明對應的電流值（如Vf@If）。對于硅二極管而言，其正向壓降一般在0.6V至0.7V之間；而對于鍺二極管，正向壓降則較低，約為0.2V至0.3V。在實際應用中，為了降低能耗和提高效率，通常希望二極管的正向壓降越小越好。
3. 正向飽和電流
當二極管的正向電壓增加到一定程度時，正向電流的增長速度會變慢，此時二極管進入飽和狀態。在飽和狀態下，二極管的正向電流幾乎不再隨正向電壓的增加而增加，而是趨于一個穩定的值，這個值被稱為正向飽和電流。正向飽和電流的大小與二極管的材料、結構以及工作條件有關。
二、反向特性
1. 反向飽和電流
當二極管處于反向偏置狀態（即N端接正極，P端接負極時的電壓）時，其內部的PN結會形成一個電勢壘，阻礙電流的流動。然而，由于PN結中的雜質離子和熱激發的載流子等因素，仍然會有微弱的反向電流流過二極管，這個電流被稱為反向飽和電流或漏電流。反向飽和電流的大小與二極管的材料、結構以及溫度有關。在理想情況下，二極管的反向電路應該是斷開的，但實際上反向飽和電流的存在使得二極管在反向偏置狀態下仍然具有一定的導電性。
2. 反向擊穿電壓
當二極管兩端的反向電壓增加到某一臨界值時，反向電流會急劇增加，此時二極管失去單向?qū)щ娦裕@種狀態被稱為反向擊穿。引起反向擊穿的臨界電壓被稱為反向擊穿電壓VBR。對于硅二極管而言，其反向擊穿電壓一般較高，通常在幾十伏至幾百伏之間；而對于鍺二極管，反向擊穿電壓則較低。反向擊穿電壓的大小與二極管的材料、結構以及制造工藝有關。在反向擊穿狀態下，二極管可能會因過熱而損壞，因此在實際應用中需要避免二極管外加的反向電壓過高。
三、溫度影響
二極管是溫度敏感器件，溫度的變化對其電流特性有顯著影響。具體來說：
1. 正向特性的變化
隨著溫度的升高，二極管的正向特性曲線會向左移動，即正向壓降減小。這是因?yàn)闇囟壬呤沟枚O管內部的載流子濃度增加，從而降低了正向壓降。同時，溫度升高還會使得正向電流的增長速度加快，即二極管的導通性能增強。然而，過高的溫度也可能導致二極管因過熱而損壞。
2. 反向特性的變化
隨著溫度的升高，二極管的反向特性曲線會向下移動，即反向電流增大。這是因?yàn)闇囟壬呤沟肞N結中的雜質離子和熱激發的載流子數量增加，從而增大了反向電流。反向電流的增大可能會降低二極管的反向擊穿電壓，甚至導致二極管在較低的反向電壓下就發生擊穿。
四、二極管電流公式
二極管電流公式是描述二極管中電流與電壓關系的數學表達式。根據二極管的工作狀態不同，二極管電流公式也會有所變化。以下是一些常見的二極管電流公式：
1. 通用形式
二極管電流公式的通用形式是：
I=K⋅(VD?−VT?)n
其中：
I 是二極管中的電流；
VD? 是二極管的直流電壓；
VT? 是二極管的閾值電壓；
K 是系數；
n 是指數。
這個公式描述了二極管中電流與電壓之間的非線性關系。
2. 飽和狀態
在二極管處于飽和狀態時，電流隨著電壓的升高而線性增大。此時，二極管電流公式可以簡化為：
I=IS?⋅(eVT?VD??−1)
其中：
IS? 是二極管的基準電流；
e 是自然對數的底數。
這個公式描述了二極管在飽和狀態下電流與電壓之間的線性關系。
3. 非飽和狀態
在二極管處于非飽和狀態時，電流隨著電壓的升高而呈非線性增長。此時，二極管電流公式可以表示為：
I=IS?⋅(eVT?VD??−1)⋅(VD?−VS?VD??)
其中：
VS? 是二極管的反向閾值電壓。
這個公式描述了二極管在非飽和狀態下電流與電壓之間的非線性關系。
五、總結
二極管的電流特性是其核心特性之一，包括正向特性、反向特性、溫度影響以及二極管電流公式等方面。正向特性描述了二極管在正向偏置狀態下的電流與電壓關系，包括開啟電壓、正向壓降和正向飽和電流等參數。反向特性描述了二極管在反向偏置狀態下的電流與電壓關系，包括反向飽和電流和反向擊穿電壓等參數。溫度影響則描述了溫度變化對二極管電流特性的影響。二極管電流公式則是描述二極管中電流與電壓關系的數學表達式，根據二極管的工作狀態不同而有所變化。
在實際應用中，了解二極管的電流特性對于選擇合適的二極管類型、設計合理的電路以及確保電路的穩定性和可靠性具有重要意義。因此，在從事電子工程設計或相關領域的研究時，需要深入理解并掌握二極管的電流特性。
