橋式整流電路是一種常見的電路拓撲，廣泛應用于將交流電（AC）轉換為直流電（DC）。根據電路類型的不同，橋式整流電路中使用的整流二極管數量也會有所不同。本文將詳細介紹單相橋式整流電路和三相橋式整流電路中整流二極管的數量及其工作原理。
一、單相橋式整流電路

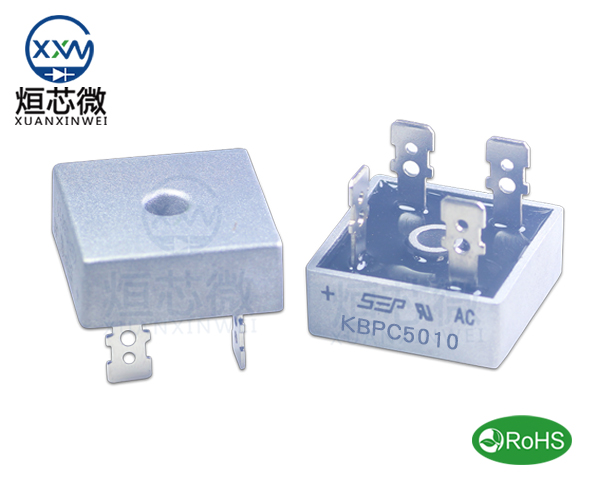

1. 電路結構
單相橋式整流電路通常由四個整流二極管組成。這四個二極管被連接成一個橋式結構，通過這個橋，電流可以在交流電的正半周和負半周之間切換。
2. 工作原理
正半周：當交流電的正半周輸入時，兩個對角線上的二極管導通，而另外兩個二極管截止。電流通過導通的二極管流向負載電阻，形成正向電流。
負半周：當交流電的負半周輸入時，另外兩個對角線上的二極管導通，而之前導通的兩個二極管截止。電流通過導通的二極管流向負載電阻，形成反向電流。
這種交替導通的方式確保了負載電阻上始終有電流通過，從而實現交流電到直流電的轉換。
二、三相橋式整流電路
1. 電路結構
三相橋式整流電路通常由六個整流二極管組成。這些二極管以橋式全波整流電路的形式連接，確保交流電的正負半周都能有效地轉換為直流電。
2. 工作原理
三相三線整流橋：在三相三線整流橋中，六個二極管按照特定的規律交替連接。每個相的正半周和負半周分別由不同的二極管導通，確保電流能夠順利流向負載電阻。
三相四線整流橋：在三相電不平衡或特定應用場合下，可能會使用到四線輸入的三相整流橋。盡管如此，整流二極管的數量仍然是六個，因為零線上通常不需要二極管（因為零線上沒有電壓差）。
三、總結
橋式整流電路中整流二極管的數量取決于電路類型：
單相橋式整流電路：需要四個整流二極管。
三相橋式整流電路：需要六個整流二極管。
這些二極管通過橋式連接，確保交流電的正負半周都能有效地轉換為直流電，從而為負載提供穩定的直流電源。
