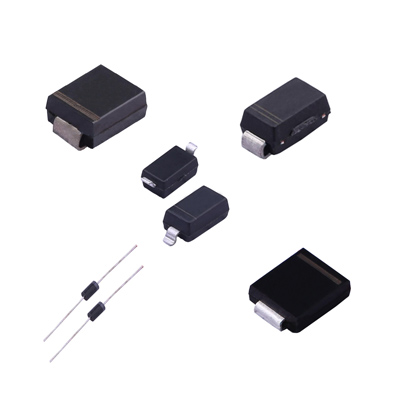

在現代電子電路設計中，續流二極管（Flyback Diode），亦稱飛輪二極管或自由輪二極管，是一種至關重要的保護元件，尤其在電感性負載電路中發揮著不可或缺的作用。本文將深入探討續流二極管的工作原理、功能、應用及選型注意事項。
一、續流二極管的工作原理
電感性元件（如電感線圈、電動機等）在電流變化時會產生反向電動勢（Back EMF），這是一種由電感自感作用產生的電壓，方向與電流變化方向相反。當電流突然中斷時，電感中儲存的能量會以電壓形式釋放，形成高電壓脈沖。這種突波電壓可能損壞電路中的開關元件（如MOSFET、三極管）及其他敏感元件。
續流二極管通過并聯在電感元件兩端，提供一條低阻抗路徑，使電感釋放的能量得以安全耗散。當開關元件關閉時，電感產生的反向電動勢會使續流二極管導通，形成電流回路，允許電流繼續流動并逐漸減小至零。這一過程有效防止了電壓突波的形成，保護了電路中的其他元件。
二、續流二極管的功能
電路保護
續流二極管的核心功能是保護開關元件免受反向電動勢的損害。當開關元件斷開時，電感釋放的能量通過續流二極管形成低阻抗通路，吸收電壓尖峰，防止其他電路元件受損。
電流續流
在開關元件關閉后，電流不會立即停止。續流二極管允許電流繼續流動，避免電流突變導致的電磁干擾和信號失真。這對于電感負載電路（如電動機、變壓器）尤為重要，確保了系統的穩定性。
能量回收
續流二極管還具有能量回收功能。在電動機驅動、DC-DC變換器和逆變器等電路中，電感或電動機斷電時釋放的能量可通過續流二極管回收到電路中，減少能量損失，提高系統能效。
三、續流二極管的應用場景
開關電源
在開關電源中，續流二極管用于保護開關元件（如MOSFET）。當開關關閉時，電感中儲存的能量通過續流二極管釋放，避免反向電壓損壞開關元件，確保電源的穩定運行。
電動機驅動電路
在電動機驅動電路中，續流二極管吸收電動機斷電時產生的反向電動勢，保護驅動電路及其他元件。在無刷直流電機（BLDC）應用中，續流二極管減少電流波動，降低對電機和驅動電路的沖擊，確保系統穩定。
變換器與逆變器
在功率變換器和逆變器中，續流二極管通過回收電感性負載釋放的能量，確保電能的有效轉換，提升系統能效。
其他應用
續流二極管還廣泛應用于穩壓器、電子變壓器、電源管理系統等領域，通過其低阻抗導通特性穩定電路，確保系統高效運行。
四、續流二極管的選型與注意事項
選擇合適的續流二極管需綜合考慮以下參數：
額定電壓與電流
續流二極管的額定電壓應高于電路中的最大反向電壓，額定電流應大于電路中的最大工作電流，以確保二極管的正常工作和壽命。
反向恢復時間
對于高頻應用，選擇反向恢復時間較短的二極管，以降低信號失真和噪聲，優化電路性能。
封裝形式與散熱能力
在高功率應用中，選擇散熱性能良好的封裝形式，避免過熱問題，延長二極管的使用壽命。
總結
續流二極管在電路中的作用不僅限于保護開關元件，它還通過平緩電流變化、回收能量、提高系統穩定性等方式，確保了電路的可靠性和效率。在電動機驅動、電源轉換等領域，續流二極管已成為不可或缺的關鍵元件。隨著電子技術的不斷發展，續流二極管將繼續在更多應用場景中發揮重要作用，推動電子設備性能提升和能效優化。
