一、脈沖頻率調制在 DC-DC 轉換器中的關鍵作用

脈沖頻率調制（PFM）是一種應用于 DC-DC 轉換器中的轉換方法，它在提升輕負載效率方面表現出色，因此也被稱為 “節電” 模式。這種工作模式使轉換器能夠在輕負載電流條件下啟用 PFM 模式，而在負載電流較重時切換至脈沖寬度調制（PWM）模式。憑借這種靈活的工作模式，轉換器得以在寬泛的電流輸出范圍內維持高效率表現，為電源管理提供了高效且精準的解決方案。

二、脈沖頻率調制的原理剖析

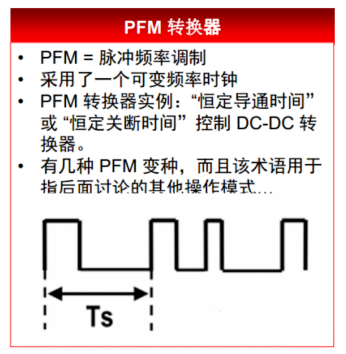

PFM 的核心原理是依據調制信號的幅度變化來線性調整輸出脈沖的頻率，同時保持脈沖寬度恒定，因此它也被稱為等脈沖寬度調制或等脈沖頻率調制。這種調制方式不僅可以實現較高的傳輸信噪比，而且由于其脈沖形式便于中繼傳輸和再生整形，從而展現出良好的抗干擾能力，在多種應用場景中具有顯著優勢。

具體工作原理如下：首先，系統接收一個隨時間變化幅度的調制信號。然后，根據該信號幅度的波動，相應地調整輸出脈沖的頻率，使其與調制信號的幅度變化精準匹配。在整個過程中，脈沖寬度保持不變，僅通過改變脈沖的出現頻率來完成調制過程，這種調制方式以其獨特的頻率調整機制實現了高效的信號傳輸與控制。

三、PFM 技術在數字電源管理中的拓展應用

PFM 技術的應用范圍不僅限于傳統的模擬電源管理，在數字電源管理領域同樣發揮著重要作用。通過調節脈沖頻率而非改變脈沖占空比，PFM 能夠精確控制功率管的開啟時間，進而實現對電能輸出的精準調控。這種基于頻率調節的控制策略為數字電源管理提供了一種高效、靈活的解決方案，有助于提升系統的整體性能和能效表現。

四、脈沖頻率調制的特點與優勢

PFM 具有顯著的調頻特性，這使得其在傳輸過程中能夠?qū)崿F(xiàn)較高的信噪比。同時，由于其脈沖形式便于進行中繼傳輸和再生整形，因此在長距離傳輸或復雜電磁環境下具備出色的抗干擾能力。在光纖通信領域，PFM 憑借其遠超基帶直接光強度調制的傳輸性能以及相較于脈沖編碼調制更低的成本，得到了廣泛的應用。此外，與直接強度調制（D-lM）相比，PFM 對光源的線性要求有所放寬，從而在一定程度上改善了信噪比，但這也對系統的帶寬提出了更高的要求。

五、脈沖頻率調制方式的深入理解

作為脈沖調制家族中的一員，PFM 的調制特點是脈沖重復頻率隨調制信號幅度的大小呈線性變化，而脈沖寬度保持恒定。在 PFM 系統中，傳輸過程中可能會產生抖動現象，這將直接影響傳輸質量。其中，隨機抖動會對系統的信噪比產生影響，而系統抖動則可能導致非線性失真等問題。因此，在實際應用中，需要充分考慮并采取相應的措施來抑制抖動的影響，以確保 PFM 系統的穩定性和可靠性。
