以下內容將詳細闡述耗盡區寬度的相關知識，旨在為您提供一個全面且專業的視角。

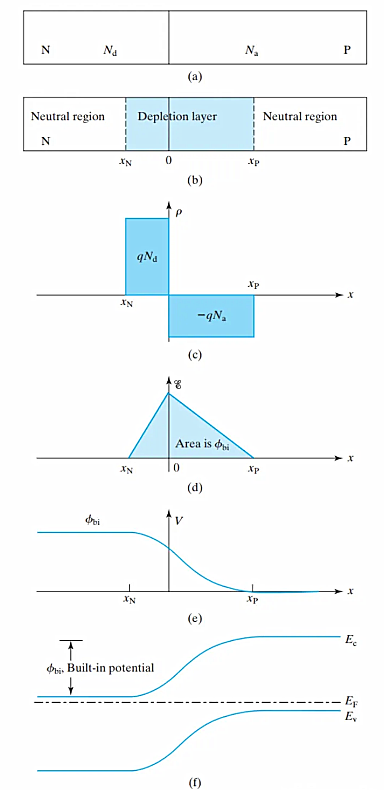

內建電場與耗盡區寬度的關系

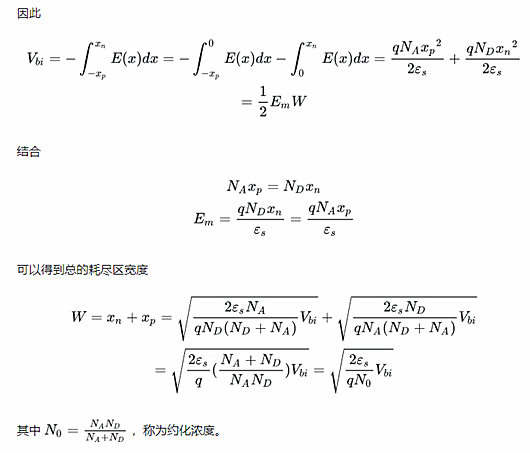

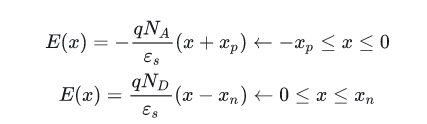

通過對耗盡區電場進行積分，能夠得到內建電勢 Vbi。

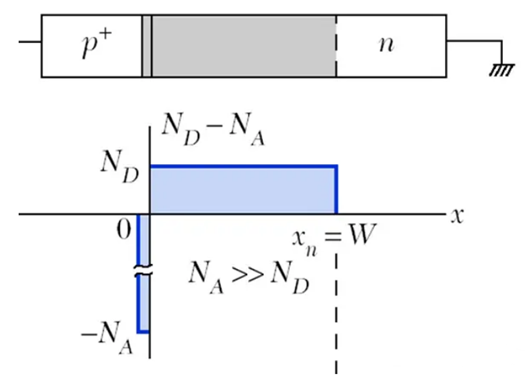

對于單邊突變結，當 PN 結一側的摻雜濃度遠高于另一側時（例如 P+N 結），

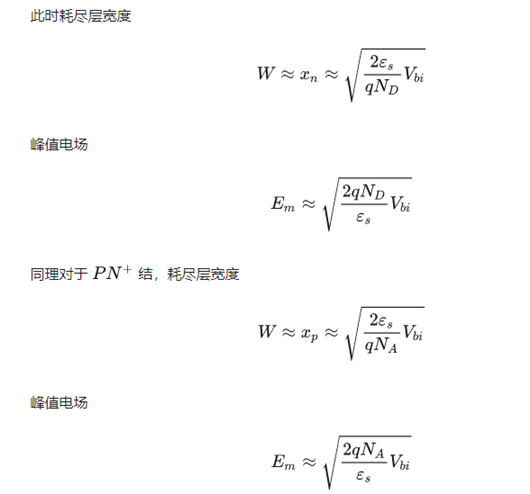

耗盡層主要集中在低摻雜的一側。此時，內建電場的峰值主要取決于低摻雜一側的雜質濃度。這種情況下，高摻雜一側的耗盡層寬度相對較小，而低摻雜一側的耗盡層寬度則較大。
耗盡層主要集中在低摻雜的一側。此時，內建電場的峰值主要取決于低摻雜一側的雜質濃度。這種情況下，高摻雜一側的耗盡層寬度相對較小，而低摻雜一側的耗盡層寬度則較大。
耗盡區寬度與摻雜濃度的關系
耗盡區寬度與摻雜濃度之間存在密切關系，具體表現為：高摻雜濃度導致耗盡區寬度變窄，而低摻雜濃度則導致耗盡區寬度變寬。這一現象的原理主要涉及半導體物理中的擴散和漂移現象，以及它們?nèi)绾斡绊懞谋M區的形成。
擴散與漂移現象
在半導體中，摻雜是一種通過引入雜質原子來改變材料導電性質的技術。這些雜質原子可以提供額外的電荷載體（電子或空穴），從而影響材料的導電性。
擴散是指電荷載體（電子或空穴）從高濃度區域向低濃度區域的運動。在 PN 結中，擴散作用是耗盡區形成的主要原因。當 PN 結形成時，p 區的空穴和 n 區的電子會分別向?qū)Ψ絽^(qū)域擴散，導致 PN 結界面處的電荷分離，形成耗盡區。
漂移則是指電荷載體在電場作用下的定向運動。在耗盡區內，由于存在內建電場，少數載流子（電子或空穴）會受到電場的作用而發生漂移運動。這種漂移運動與擴散運動共同維持著 PN 結的平衡狀態。
耗盡區寬度的變化機制
當摻雜濃度較高時，單位長度區域內的載流子數量更多，離子數量也更多。這意味著在較少的單位長度內就能建立起一定強度的內電場，使得 PN 結更快地進入動態平衡階段（即寬度不再發生變化）。因此，高摻雜濃度導致耗盡區寬度變窄。
相反，當摻雜濃度較低時，單位長度區域內的載流子數量更少，離子數量也更少。為了建立起相同的內電場，需要更多的單位長度，使得 PN 結進入動態平衡階段的時間延長。因此，低摻雜濃度導致耗盡區寬度變寬。
通過對耗盡區寬度及其與摻雜濃度關系的深入理解，能夠更好地掌握半導體器件的工作原理和特性，為半導體技術的發展和應用提供堅實的理論基礎。
