在電子技術的廣闊領域中，無需借助外部激勵信號，便能自主產生輸出信號的電路，被定義為信號發生電路或波形振蕩器。其中，能夠輸出正弦波信號的電路，以其獨特的功能和廣泛應用，被特別稱作正弦波發生電路，也常被稱為正弦波振蕩器。
正弦波發生電路憑借其獨特的構造，實現了在放大電路基礎上引入正反饋機制，進而具備了產生正弦波輸出的能力。作為各類波形發生器和信號源的核心組件，正弦波發生電路的性能和穩定性對于整個電子系統的工作狀態起著至關重要的作用。
從結構組成來看，正弦波發生電路涵蓋了多個關鍵部分，包括放大電路、正反饋網絡、選頻網絡以及穩幅電路。放大電路作為核心動力源，負責對輸入信號進行放大處理；正反饋網絡則確保信號在電路中持續循環并不斷強化；選頻網絡能夠精準地篩選出特定頻率的信號，確保輸出信號的純凈性；而穩幅電路則負責維持輸出信號的幅度穩定，避免因信號過強或過弱而影響電路的正常工作。

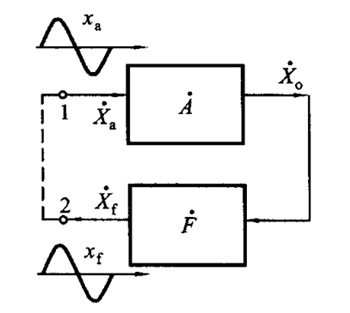

在工作原理上，正弦波發生電路展現出了精妙的閉環反饋機制。該電路實際上是一種負反饋閉環系統，反饋網絡巧妙地將部分輸出信號回饋至放大器的輸入端。由于反饋網絡具備類似于諧振回路的特性，通過精準調節反饋信號的相位與幅度，能夠對系統的振蕩頻率和幅度進行有效的控制。當反饋信號與輸入信號之間的位相差達到180度，并且增益剛好達到單位增益時，系統便會產生自激振蕩現象，從而輸出穩定且純凈的正弦波信號。
接下來，我們以經典的RC正弦波振蕩電路為例，
深入剖析其工作原理。RC正弦波振蕩電路由放大電路與反饋電路緊密連接而成，形成一個閉合的信號回路，其中放大電路的輸出即為整個電路的最終輸出信號。
深入剖析其工作原理。RC正弦波振蕩電路由放大電路與反饋電路緊密連接而成，形成一個閉合的信號回路，其中放大電路的輸出即為整個電路的最終輸出信號。
在電路設計中，通常要求在放大電路與反饋回路中，經過一個完整的回路放大后，增益要大于1，同時具備一定的延時特性。增益大于1的設計，使得外部的微小擾動或者電路自身初始的不穩定信號能夠得到有效放大，從而形成初始的激勵信號。而延時特性則導致信號在繞環路一周后相位發生變化。
當滿足延時整數倍周期的信號再次回到放大電路的輸入端時，相位相同的信號會得到正反饋，這一過程充分體現了電路對頻率的選擇性作用，也即選頻網絡的核心功能。通過不斷地循環放大和反饋，特定頻率的信號幅值會逐漸增大，最終達到穩定狀態，從而實現電路的自行振蕩功能。

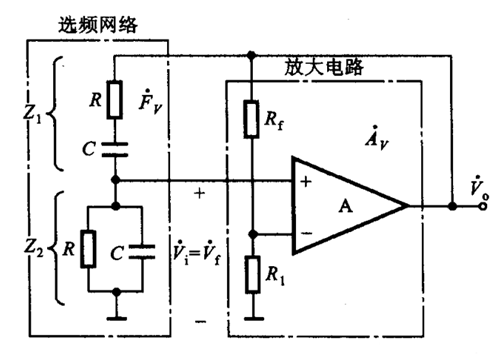

在RC正弦波振蕩電路的具體構造中，左側的RC電路在充放電過程中產生延時，巧妙地構成了選頻網絡；而右側的放大器則被精心設計為同相比例放大電路，兩者協同工作，共同確保了正弦波信號的穩定產生與輸出。
