一、DIP封裝概述

DIP（DualIn-linePackage）封裝，即雙列直插式封裝，憑借其技術成熟度與可靠性，在電子元器件封裝領域占據重要地位。在PCB（印刷電路板）板子的穿孔焊接過程中，DIP封裝展現出極高的適用性。從封裝材料上看，既有成本效益顯著的塑料材質，又有性能卓越的陶瓷材質可供選擇。

DIP封裝也被稱為雙列直插式封裝技術，它將集成電路芯片置于雙列直插式的封裝架構中。在中小規模集成電路領域，DIP封裝幾乎是行業標配，其引腳數通常不超過100。具體而言，DIP封裝的CPU芯片具備兩排引腳，與DIP結構的芯片插座相適配，能夠精準插入其中。

除此之外，DIP封裝的芯片還能直接插入具備相同焊孔數和幾何排列的電路板上進行焊接作業。然而，需注意的是，在將DIP封裝的芯片從芯片插座上插拔時，操作人員務必小心謹慎，避免因不當操作而損壞管腳，影響芯片的正常使用。

從結構形式來看，DIP封裝呈現出多樣化。多層陶瓷雙列直插式DIP封裝，憑借其多層陶瓷結構，為芯片提供了優異的保護性能和電氣性能；單層陶瓷雙列直插式DIP封裝則以簡潔的單層陶瓷架構，在特定應用場景中發揮著重要作用；而引線框架式DIP封裝更是包含多種細分類型，如玻璃陶瓷封接式DIP封裝，通過玻璃陶瓷封接技術，實現了芯片與外界的有效隔離；塑料包封結構式DIP封裝，借助塑料材料的優良成型性和絕緣性，降低了封裝成本；陶瓷低熔玻璃封裝式DIP封裝，則利用低熔玻璃在陶瓷上的封裝特性，為芯片營造出穩定的運行環境。

DIP封裝具有以下特點：其一，在PCB上進行穿孔焊接時，操作流程簡便易行，技術人員能夠快速熟練地完成焊接任務；其二，芯片面積與封裝面積之間的比值相對較大，這意味著與同類型芯片相比，DIP封裝的芯片在體積上會偏大一些。

作為最普及的插裝型封裝技術，DIP封裝在眾多電子領域有著廣泛的應用。無論是標準邏輯IC，還是存儲器以及微機電路，都能見到DIP封裝的身影。在計算機發展史上，早期的4004、8008、8086、8088等CPU均采用了DIP封裝方式。通過芯片上的兩排引腳，這些CPU能夠輕松地插入到主板上的插槽中，或者直接焊接在主板上，與主板其他元件協同工作，為計算機系統的運行提供核心動力。

常見的DIP封裝規格以DIP（雙列直插式）為主，例如DIP8、DIP16等型號。在尺寸范圍上，寬度大約在6.35mm至30.48mm之間，長度則在19.05mm至101.6mm之間。

二、SOP封裝概述

SOP（SmallOutlinePackage）封裝，即小外形封裝，它是基于DIP封裝技術的進一步發展與創新，其在引線間距和封裝尺寸上進行了優化縮小，形成了更為緊湊的封裝形態。常見的SOP封裝標準有SOP-8、SOP-16等，其中數字用于標識引腳數量。

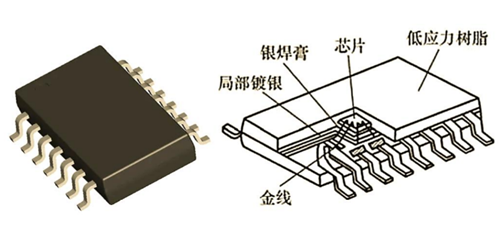

SOP封裝屬于常見的表面貼裝型封裝技術范疇。與DIP封裝不同，SOP封裝的引腳從封裝兩側呈海鷗翼狀（L字形）引出，這樣的設計有助于芯片在電路板上的穩定貼裝。從材料方面考慮，塑料和陶瓷是SOP封裝常用的兩種材質。隨著技術的演進，SOP封裝衍生出了眾多變種，如SOJ（J型引腳小外形封裝）、TSOP（薄小外形封裝）、VSOP（甚小外形封裝）、SSOP（縮小型SOP）、TSSOP（薄的縮小型SOP）以及SOT（小外形晶體管）、SOIC（小外形集成電路）等，這些不同類型的封裝在各自特定的應用場景中發揮著獨特的作用。

SOP封裝具有鮮明的特點。其一，在封裝芯片的周圍設計了眾多引腳，這不僅提高了芯片與外界的電氣連接效率，還使得封裝操作更加便捷；其二，SOP封裝的可靠性較高，在各種復雜的工作環境下，能夠保持穩定的性能表現，因此成為目前電子封裝領域的主流方式之一，且屬于真正意義上的系統級封裝。

在實際應用中，SOP封裝廣泛應用于存儲器類型的IC，以及一些對封裝尺寸和性能有較高要求的電子元件中。常見的SOP封裝規格包括SOP/SOIC（小外形封裝），例如SOP8、SOIC14等型號。其尺寸范圍為：寬度在3.9mm至12.7mm之間，長度在4.9mm至101.6mm之間。

三、DIP封裝與SOP封裝的對比

尺寸與空間占用：SOP封裝在尺寸上明顯小于DIP封裝，其緊湊的設計使得在相同空間內能夠容納更多的電子元件，因此在現代電子設備小型化的發展趨勢下，SOP封裝更具優勢，能夠滿足設備對于空間利用效率的嚴格要求。

引腳數量與排列：SOP封裝能夠容納更多的引腳，并且引腳排列呈現出高度緊湊的狀態，這有利于實現芯片與外部電路之間復雜的電氣連接，提升芯片的功能集成度。相較之下，DIP封裝的引腳數量相對較少，引腳排列也較為分散，這在一定程度上限制了其在高密度電路設計中的應用。

安裝方式：DIP封裝主要采用直插安裝的方式，需要在PCB上預先設計好插孔，然后將芯片引腳插入插孔并進行焊接。這種方式雖然操作相對簡單，但在高密度電路板布局中，可能會占用較多的板上空間，且組裝效率相對較低。而SOP封裝采用表面貼裝的方式，直接將芯片貼裝在PCB表面，通過回流焊等工藝進行焊接。這種安裝方式有助于提高電路板的空間利用率，同時也大大提升了電子設備的組裝效率，降低了生產成本。

成本與復雜性：DIP封裝由于技術成熟度高、生產工藝相對簡單，因此其封裝成本較低，在一些成本敏感型的應用場景中，如基礎電子設備的生產制造等，具有較高的性價比。然而，SOP封裝由于在封裝結構設計、引線工藝以及材料等方面較為復雜，導致其封裝成本相對較高。但與此同時，SOP封裝能夠提供更優的性能和可靠性，尤其是在高頻、高速信號處理以及高密度電路集成等應用領域，其優勢得以凸顯，能夠滿足現代電子設備對于高性能、高可靠性的需求。

應用領域：DIP封裝憑借其成本優勢和兼容性，常被應用于一些傳統的、對尺寸要求相對寬松的電子設備中，如基礎的測量儀器、簡單的控制電路等。而SOP封裝則憑借其小型化、高性能以及高可靠的特性，在現代消費電子領域，如智能手機、平板電腦、筆記本電腦等；通信設備領域，如基站、路由器等；以及計算機領域，如高性能顯卡、內存條等，得到了廣泛的應用，成為推動電子設備技術發展的重要封裝技術之一。
