LED電路圖符號與極性辨識指南
一、LED電路圖符號解讀

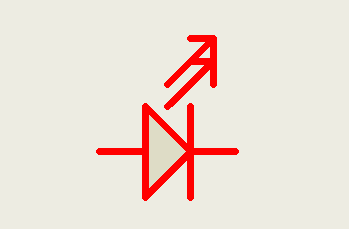

在電路圖中，LED（發光二極管）的圖形符號由一個二極管圖形加上兩個箭頭構成，其中三角形直角所對的方向代表電流從正極流向負極的方向。這個符號直觀地展示了LED的單向?qū)щ娦院桶l(fā)光特性，是電路設計與分析中的基礎標識。
二、LED電路圖正負極區分方法
（一）引腳長度辨識
通常情況下，LED的正極引腳（陽極）比負極引腳（陰極）要長一些。這一設計特點在電路圖中也會有所體現，正極引腳一般會繪制成較長的線條，或者在引腳旁邊明確標注“+”符號來表示正極，而負極引腳則相對較短，以此為工程師和技術人員提供一種快速識別正負極的視覺線索。
（二）內部結構標記識別
部分LED電路圖符號會在LED的內部結構上詳細標注陰極（負極）和陽極（正極）。一般而言，陰極會被標記為一個平面、顯示燈頭或有一條線段指向它，而陽極則不會有這樣的標記。這種內部結構的標記方式為深入理解LED的工作原理和正確連接提供了重要依據。
（三）極性標記符號辨別
在某些電路圖符號規范中，會采用特定的極性標記符號來明確表示LED的正反極性。例如，箭頭指向LED的一端表示正極，而T字形符號表示負極。這些標準化的標記符號有助于在全球范圍內實現電路設計信息的準確傳遞和共享，確保不同背景的技術人員能夠快速準確地解讀電路圖。
三、LED檢測方法
（一）極性判斷技巧

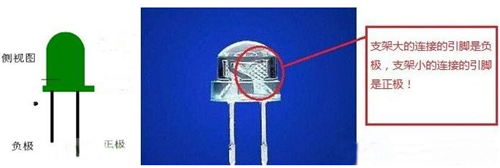

外觀觀察法：對于未使用過的LED，引腳長的為正極，短的為負極。同時，還可以通過觀察燈管內的電極大小來判斷，電極大的一端為負極，電極較小的一端為正極。如果是貼片式LED，一般電極有缺角的為負極。這些外觀特征為在沒有專業工具的情況下初步判斷LED極性提供了便利。
萬用表檢測法：利用萬用表的二極管測試檔，將紅表筆接LED的一個引腳，黑表筆接另一個引腳。若萬用表的讀數在0.5-0.7伏之間，說明紅表筆所接的引腳為正極；若讀數為0伏，則交換表筆再次測試。如果兩次測試的讀數均在0.5-0.7伏之間，說明第一次測試時紅表筆所接的引腳為正極。萬用表檢測法以其簡單、高效的特點，成為工程實踐中廣泛使用的極性判斷方法。
（二）貼片LED正負極區分要點
外觀特征辨識：貼片LED的正面通常設計有一個明顯的突起，標識其正極位置。在側面或底部，可以觀察到一個小圓圈或小杠，這是它的負極標記。通過仔細觀察這些外觀特征，即使在復雜的電路板上，也能夠快速準確地確定貼片LED的正負極。
引腳排列規律：貼片LED的引腳排列遵循一定的規則。一般來說，長引腳代表正極，短引腳代表負極。如果貼片LED有兩個引腳且長度相同，那么在引腳旁邊會有一個標識，標識所在的一側為負極。這種引腳排列規律為貼片LED在生產、安裝和維修過程中的正確連接提供了保障。
萬用表檢測應用：使用萬用表檢測貼片LED的正負極，是一種精準且可靠的方法。將萬用表調至二極管測試檔，紅表筆接貼片LED的一個引腳，黑表筆接另一個引腳。根據萬用表的讀數變化，可以迅速判斷引腳的正負極性。這種方法不受貼片LED外觀磨損或標識模糊的影響，是確保貼片LED正確連接的重要手段。
四、電路圖標識規范
在電路圖設計中，為了確保信息的準確傳遞和便于閱讀理解，通常會用“+”或“P”來明確標識正極，用“-”或“N”來表示負極。這些標準化的標識符貫穿于整個電路圖，使得工程師和技術人員能夠迅速確定貼片LED以及其他電子元件的正負極連接方式，提高電路組裝、調試和維修的效率與準確性。
